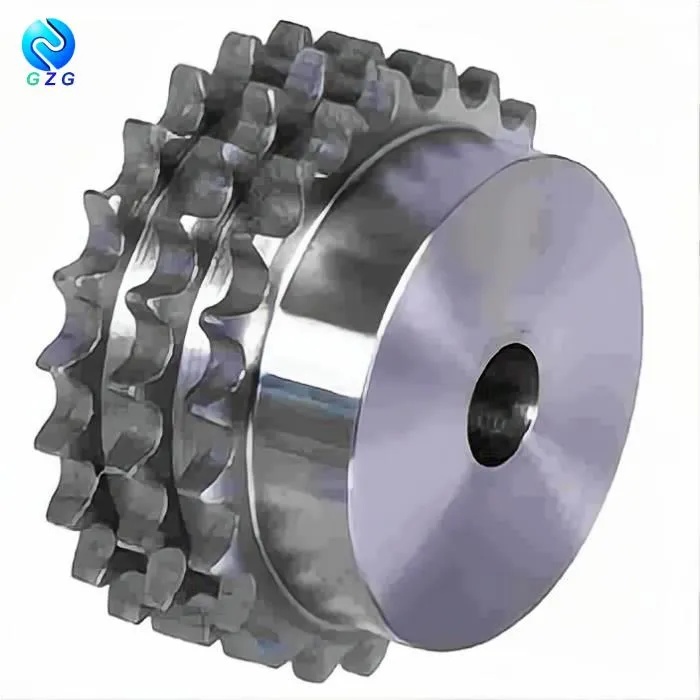

ANSI Sprocket 80 Basic Transmission Part

Funktioner:

ANSI Sprocket 80 är en typ av amerikansk standarddrev som används flitigt i olika industrier för kraftöverföringsändamål. Guizhou GZG är en ledande tillverkare av ANSI Sprocket 80 och tillverkar ett brett utbud av kedjehjul, inklusive plåthjul, simplex, duplex och multiplex-drev.

							80
							NOTERA			mm
							Tonhöjd			25.40
							Rull Φ			15.875
							h			14.61
							h1			14.15
							h2			43.43
							Mått: mm
Tänder	OD	P.C.D	Uttråkad	Typ B Simplex			Typ B duplex				Material
				Nav		Vikt kg	Uttråkad	Nav		Vikt kg
				BD	BL			BD	BL
8	76.5	66.4	25.4	49.2	41.28	0.63					C45
9	85.1	74.3	25.4	57.2	41.28	0.72
10	93.5	82.2	25.4	65.1	41.28	0.99	25.4	65.09	69.85	1.62
20	175.5	162.4	25.4	108.0	38.10	3.78	25.4	127.00	69.85	8.19
30	256.8	243.0	30.16	120.7	50.80	7.83	25.4	146.05	76.20	17.78
40	338.1	323.7	30.16	120.7	50.80	12.02
50	419.1	404.5	31.75	120.7	50.80	16.79
60	499.9	485.3	31.75	133.4	50.80	24.53	38.1	146.05	95.25	41.99
65	540.3	525.7	31.75	133.4	50.80	27.81
68							38.1	152.4	101.60	43.29
76							38.1	152.4	101.60	50.85
95							38.1	152.4	107.95	74.25

GZG:s ANSI Sprocket 80 finns i en rad olika tänder från 8 till 95 tänder. Men om en kund behöver fler tänder kan de förse oss med ritningarna, och våra ingenjörer kommer att se till att det skräddarsydda kedjehjulet är utformat enligt de specifikationer som krävs. ANSI Sprocket 80 används vanligtvis tillsammans med A-seriens industrikedjor. Den är tillverkad av högkvalitativt 45-stål och kan kombineras med kolstålkedjor eller rostfria stålkedjor baserat på specifika applikationskrav. På GZG tillverkar vi vårt ANSI Sprocket 80 enligt strikta kvalitetsstandarder. Vi använder avancerade bearbetningstekniker för att säkerställa att våra kedjehjul är exakta och har en hög ytfinish. Detta resulterar i utmärkt prestanda, förlängd utrustningslivslängd och minimerad stilleståndstid för våra kunder.
