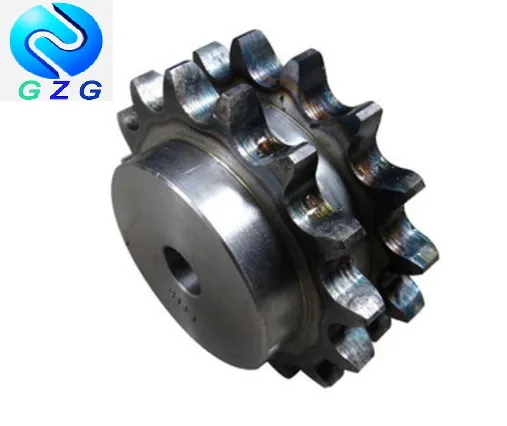

Kraftöverföringsdrev ANSI 50
Kraftöverföringsdrev ANSI 50 är en typ av kedjehjul som vanligtvis används i mekaniska kraftöverföringssystem. Den är konstruerad för att överföra vridmoment och rotation mellan axlar med hjälp av en kedja. Standarden ANSI (American National Standards Institute) 50 hänvisar till kedjestigningen – avståndet mellan mittlinjerna för intilliggande rullar i kedjan. I fallet med ANSI 50 är stigningen 15,875 mm (0,625 tum).
Kraftöverföringsdrevet ANSI 50 kommer i olika storlekar, med olika antal tänder och hålstorlekar. Antalet tänder bestämmer hastighetsförhållandet mellan drivaxeln och den drivna axeln, medan hålstorleken bestämmer diametern på axeln som kedjehjulet kan monteras på. Kedjehjulet kan också ha kilspår eller ställskruvar för att förhindra att det glider eller roterar på axeln.
En av fördelarna med att använda ett kedje- och kedjehjulssystem för kraftöverföring är dess förmåga att hantera felinställning och stötbelastningar. Kedjan kan sträckas eller komprimeras något för att kompensera för mindre snedställningar mellan drivaxeln och drivaxeln, medan andra typer av kraftöverföringssystem som remmar eller växlar kanske inte tolererar sådana felinriktningar. Kedjan är också kapabel att absorbera stötbelastningar som kan uppstå på grund av plötslig acceleration eller retardation av systemet.
Produktparametrar
 |
50 | ||||||||||
| NOTERA | mm | ||||||||||
| Tonhöjd | 15.875 | ||||||||||
| Rull Φ | 10.16 | ||||||||||
| h | 8.71 | ||||||||||
| h1 | 8.43 | ||||||||||
| h2 | 26.54 | ||||||||||
| Mått: mm | |||||||||||
| Tänder | OD | P.C.D | Uttråkad | Typ B Simplex | Typ B duplex | Material | |||||
| Nav | Vikt kg |
Uttråkad | Nav | Vikt kg |
|||||||
| BD | BL | BD | BL | ||||||||
| 8 | 47.8 | 41.5 | 15.875 | 28.6 | 25.4 | 0.11 | C45 | ||||
| 9 | 53.1 | 46.4 | 15.875 | 111.1 | 25.4 | 0.16 | |||||
| 10 | 58.4 | 51.4 | 15.875 | 39.7 | 25.4 | 0.22 | |||||
| 11 | 63.5 | 56.4 | 15.875 | 44.5 | 25.4 | 0.29 | 15.875 | 37.3 | 44.45 | 0.43 | |
| 12 | 68.8 | 61.3 | 15.875 | 50.4 | 25.4 | 0.37 | 15.875 | 42.9 | 44.45 | 0.56 | |
| 13 | 73.9 | 66.3 | 15.875 | 47.6 | 25.4 | 0.40 | 15.875 | 47.6 | 44.45 | 0.70 | |
| 14 | 79.0 | 71.2 | 15.875 | 54.0 | 25.4 | 0.51 | 15.875 | 52.4 | 44.45 | 0.84 | |
| 15 | 84.3 | 76.4 | 15.875 | 60.3 | 25.4 | 0.60 | 19.05 | 58.7 | 44.45 | 1.00 | |
| 16 | 89.4 | 81.4 | 15.875 | 63.5 | 25.4 | 0.68 | 19.05 | 63.5 | 44.45 | 1.18 | |
| 17 | 94.5 | 86.4 | 15.875 | 68.3 | 25.4 | 0.78 | 19.05 | 68.3 | 44.45 | 1.37 | |
| 18 | 99.6 | 91.4 | 15.875 | 73.0 | 25.4 | 0.90 | 19.05 | 74.6 | 44.45 | 1.61 | |
| 19 | 104.6 | 96.4 | 15.875 | 76.2 | 25.4 | 1.00 | 25.40 | 79.4 | 44.45 | 1.76 | |
| 20 | 109.7 | 101.5 | 19.05 | 76.2 | 25.4 | 1.03 | 25.40 | 82.6 | 44.45 | 1.92 | |
| 21 | 114.8 | 106.5 | 19.05 | 76.2 | 25.4 | 1.08 | 25.40 | 88.9 | 44.45 | 2.21 | |
| 22 | 119.9 | 111.6 | 19.05 | 76.2 | 25.4 | 1.15 | 25.40 | 90.5 | 47.63 | 2.51 | |
| 23 | 125.0 | 116.6 | 19.05 | 76.2 | 25.4 | 1.20 | 25.40 | 92.1 | 47.63 | 2.75 | |
| 24 | 130.0 | 121.6 | 19.05 | 76.2 | 31.75 | 1.49 | 25.40 | 92.1 | 47.63 | 2.93 | |
| 25 | 135.1 | 126.7 | 19.05 | 76.2 | 31.75 | 1.53 | 25.40 | 92.1 | 47.63 | 3.12 | |
| 26 | 140.2 | 131.7 | 19.05 | 76.2 | 31.75 | 1.55 | 25.40 | 95.3 | 47.63 | 3.39 | |
| 30 | 160.5 | 151.9 | 19.05 | 78.0 | 31.75 | 2.05 | 25.40 | 95.3 | 47.63 | 4.23 | |
| 32 | 170.7 | 162.0 | 19.05 | 78.0 | 31.75 | 2.23 | 25.40 | 95.3 | 47.63 | 4.71 | |
| 35 | 185.9 | 177.1 | 19.05 | 78.0 | 31.75 | 2.45 | 25.40 | 95.3 | 47.63 | 5.53 | |
| 36 | 191.0 | 182.1 | 19.05 | 78.0 | 31.75 | 2.54 | 30.16 | 101.6 | 53.98 | 6.27 | |
| 40 | 211.3 | 202.3 | 19.05 | 78.0 | 31.75 | 2.93 | 30.16 | 101.6 | 53.98 | 7.44 | |
| 95 | 489.5 | 480.1 | 25.4 | 108.0 | 44.45 | 14.40 | 33.34 | 114.3 | 60.33 | 28.94 | |
| 96 | 494.5 | 485.2 | 25.4 | 108.0 | 44.45 | 14.81 | 33.34 | 114.3 | 60.33 | 30.34 | |
| 102 | 524.8 | 515.5 | 25.4 | 108.0 | 44.45 | 16.34 | 33.34 | 114.3 | 60.33 | 32.71 | |
| 112 | 575.3 | 566.0 | 25.4 | 108.0 | 44.45 | 18.90 | 33.34 | 133.4 | 60.33 | 40.60 | |
Produktbild
För att säkerställa korrekt funktion och förlänga livslängden för kraftöverföringsdrevet ANSI 50, är det viktigt att välja rätt storlek och typ av kedja och kedjehjul för applikationen, samt att bibehålla korrekt spänning och smörjning. För mycket spänning kan orsaka för tidigt slitage och belastning på lagren, medan för låg spänning kan göra att kedjan glider eller hoppar över tänder. Korrekt smörjning minskar friktion och slitage och hjälper även till att förhindra rost och korrosion.
Vår fabrik
verkstad
verkstad
verkstad
verkstad
Sammanfattningsvis är kraftöverföringsdrevet ANSI 50 en mångsidig och pålitlig komponent i mekaniska kraftöverföringssystem. Dess standardiserade design och specifikationer säkerställer kompatibilitet och utbytbarhet med andra ANSI 50-kedjor och kedjehjul. Oavsett om det används i industrimaskiner, jordbruksutrustning eller bilsystem, ger ANSI 50-drevet en robust och flexibel lösning för att överföra kraft och rörelse. Så om du vill att ditt mekaniska system ska fungera effektivt, välj Power Transmission Sprocket ANSI 50.
