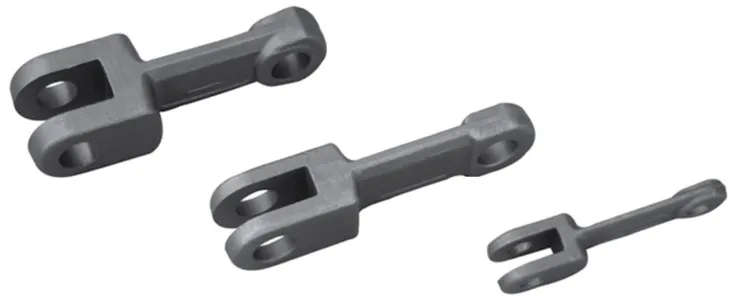

Den viktigaste bilagan avsläpp-smidd kedjaär skrapan. Den är svetsad på kedjan som kan förmedla saker. Det finns två hål på skrapan som används för att ansluta gummifäste för att undvika skrapaskador. För material tillhandahåller vi vanligtvis 20CrMni(länk), 40Cr(stift) och Q235(skrapa och luftklämma).
Drawing of Scraper Drop Forging Chain

Dimensions of Scraper Drop Forging Chain for reference
| Kedja Nej. | Tonhöjd | Mått | Slutlig styrka | Vikt | |||||||
| A | B | C | D | E | T | 20CrMnTi | 40 Cr | 42CrMo | |||
| mm | mm | mm | mm | mm | mm | mm | KN | KN | KN | Kg/M | |
| 10160B | 101.6 | 24.0 | 8.0 | 36.0 | 14.0 | 9.0 | 6.0 | 90.0 | 100.0 | 130.0 | 3.5 |
| 10160.0 | 101.6 | 30.0 | 13.0 | 36.0 | 14.0 | 14.0 | 9.0 | 120.0 | 150.0 | 200.0 | 3.8 |
| 102.0 | 102.0 | 28.0 | 12.0 | 36.0 | 14.0 | 13.0 | 8.0 | 110.0 | 140.0 | 190.0 | 3.7 |
| 102F | 102.0 | 33.5 | 14.0 | 38.0 | 14.0 | 15.0 | 10.0 | 150.0 | 180.0 | 230.0 | 4.0 |
| 125.0 | 125.0 | 36.0 | 15.0 | 36.0 | 16.0 | 16.0 | 10.0 | 180.0 | 210.0 | 260.0 | 4.8 |
| 14218.0 | 142.0 | 42.0 | 19.0 | 50.0 | 25.0 | 20.0 | 12.0 | 270.0 | 350.0 | 440.0 | 10.3 |
| 14226.0 | 142.0 | 62.0 | 28.0 | 50.0 | 25.0 | 30.0 | 15.0 | 370.0 | 450.0 | 550.0 | 14.7 |
| 150.0 | 150.0 | 42.0 | 16.0 | 48.0 | 25.0 | 18.0 | 12.0 | 230.0 | 280.0 | 350.0 | 9.9 |
| 160.0 | 160.0 | 43.0 | 20.0 | 50.0 | 25.0 | 22.0 | 12.0 | 270.0 | 350.0 | 440.0 | 9.6 |
| 160F | 160.0 | 60.0 | 29.0 | 50.0 | 25.0 | 30.0 | 24.0 | 380.0 | 460.0 | 560.0 | 14.7 |
| 200.0 | 200.0 | 56.0 | 25.5 | 50.0 | 25.0 | 27.0 | 16.0 | 350.0 | 430.0 | 530.0 | 10.7 |
| 200F | 200.0 | 70.0 | 30.0 | 70.0 | 32.0 | 32.0 | 25.0 | 500.0 | 600.0 | 750.0 | 30.7 |
| 216.0 | 216.0 | 58.0 | 25.0 | 72.0 | 35.0 | 27.0 | 18.0 | 480.0 | 570.0 | 700.0 | 21.3 |
| 260.0 | 260.0 | 70.0 | 30.0 | 75.0 | 32.0 | 32.0 | 20.0 | 600.0 | 720.0 | 900.0 | 20.7 |

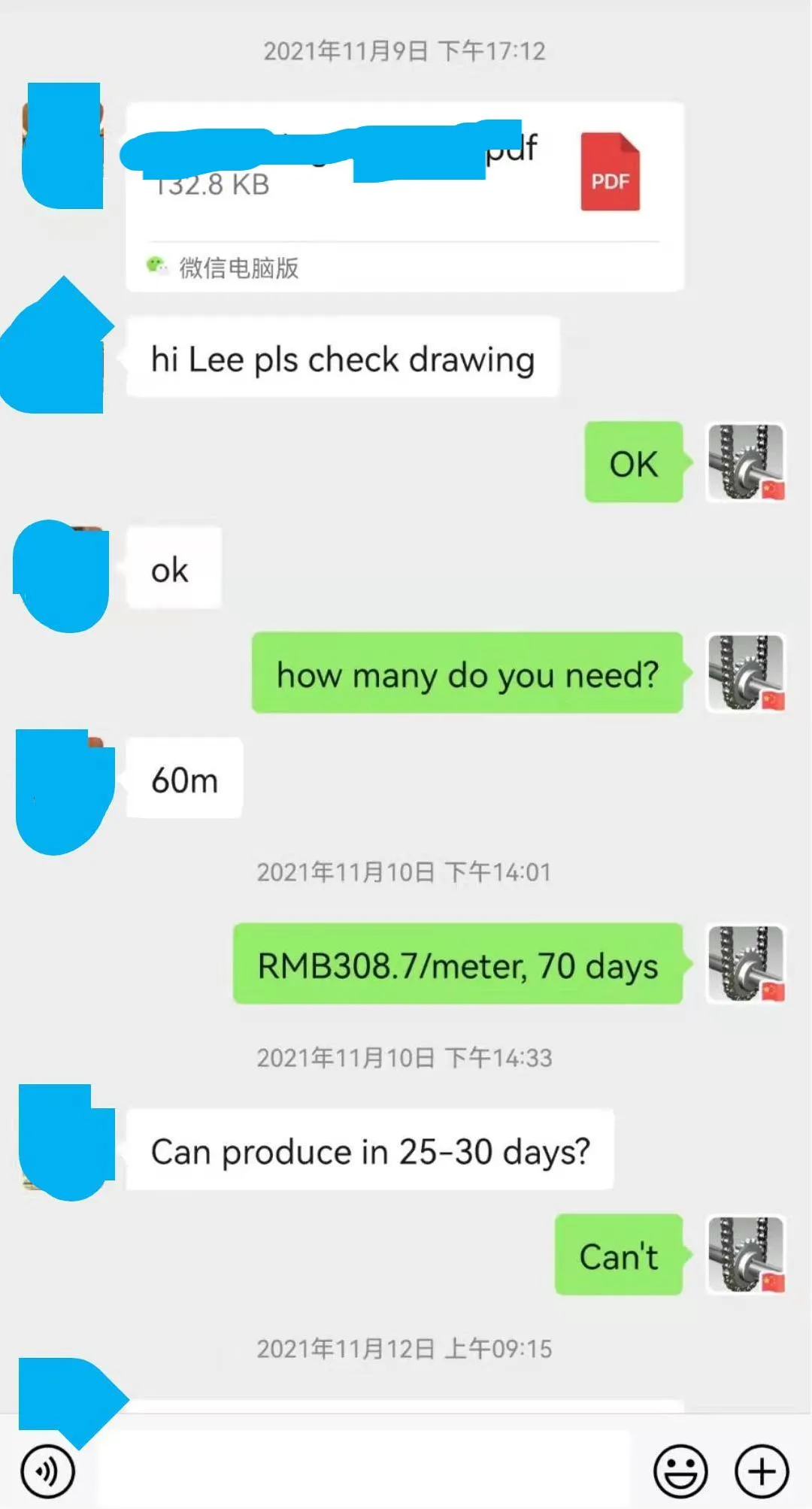

GZG Scraper Drop Forging Kedjeorderdelning
1. Fråga och citera (9 november 2021)

2. Ritningsbekräftelse (12 november 2021)

3. Förhandling om leveranstid (12 november 2021)

4. Detaljerad diskussion och signering av PI (15 november 2021)

5. Betalningsbekräftelse (22 november 2021)

6. Organisera produktionen (23 november 2021)

7. Färdig produkt och förpackning (7 januari 2022)



Please let us know if you need any help during your inquiry, we are glad to help. And don't worry about our quality, we yet receive any complaint from our clients, GZG Transmission is a trustworthy business partner.
